为了满足发动机各方面限制并尽可能缩短加速时间，人们开展了大量的过渡态控制规律的研究，但大部分方法采用的是复杂的原理和算法，实现起来较为困难且通用性差。而采用基于发动机模型仿真的供油规律设计方法，可将复杂的过渡态问题转变为较为简单的稳态问题，化繁为简，有利于工程应用。

研究背景

加减速性能是发动机过渡态过程的重要指标[1]。为了能使发动机快速安全地从一个状态转换到另一个状态，必须考虑发动机结构和性能方面的限制，例如，加速时应考虑压气机喘振线、涡轮温度限制、转速限制及结构强度限制等，而减速时主要考虑燃烧室熄火限制[2]。因此，如何设计合理的发动机过渡态控制规律成为发动机控制系统设计的关键，相关研究主要集中在给定约束条件下，如何使发动机从某一个工作状态过渡到另一个工作状态的时间最小。

目前，研究最多的过渡态控制规律设计方法为动态规划法，即在发动机动态特性计算模型基础上，利用性能目标函数，通过优化算法来寻找过渡态控制规律。这种方法涉及复杂的数值算法，存在计算量大、通用性差等缺点，不易于工程实现[3]。另一类过渡态控制规律设计方法为提取功率法，即通过在发动机稳态特性计算模型的基础上额外增加转子提取功率，同时考虑控制约束条件，利用适当的控制规律形式实现过渡态最优控制规律设计。这种方法较为直观、快速，但发动机特性计算模型中忽略了容积效应等影响因素，设计精度仍有待提高。

本文参考功率提取法的基本思想，提出基于发动机建模和仿真软件Turbomatch设计了慢车以上状态的发动机过渡态控制规律，并通过发动机瞬态模型仿真来评估该设计方法。建立发动机稳态和瞬态模型，可方便地植入发动机部件特性图，同时考虑容积效应的影响，以避免复杂的算法和推导，过程直观、快速，具有通用性和实用性，有利于工程应用。

设计原理

当发动机部分或全部性能变量随时间而变时，就进入了过渡态。过渡态控制主要关注两点：如何使发动机从一个稳定状态改变到另一个稳定状态，以及如何保证状态改变过程中发动机不超出它的工作极限范围[4]。

稳态过程中，发动机各部件及气流通道处于热力平衡状态；而过渡态过程中，这种平衡不再存在。额外的燃油流量进入燃烧室使发动机产生剩余功率，促使发动机加速；燃油流量的减少使发动机不能产生足够的功率以维持当前涡轮功率，从而减速直到另一平衡状态出现。根据该原理，利用仿真软件Turbomatch建立的发动机稳态模型中的可调变量——剩余功率，成为仿真发动机非平衡状态下的关键变量。增加剩余功率会使发动机工作线向上移动靠近喘振线，而减少剩余功率会使发动机工作线向下方移动。

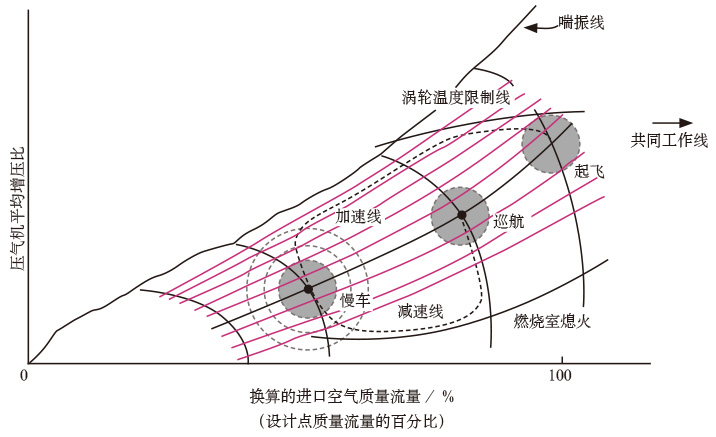

依据这个特征，可以将压气机特性图上发动机安全工作区域分割成无数的点，如图1所示，而这些点对应着发动机工作点性能参数，包括换算的进口空气质量流量、压比、燃油流量、涡轮进口温度、输出功率等。压气机特性图上点的密度取决于剩余功率改变量，剩余功率改变量越小，可以获得的工作线越多，发动机性能数据量也越大。选取两状态间等转速线上的任一数据点的燃油流量组成发动机两状态间加/减速控制规律。

发动机模型

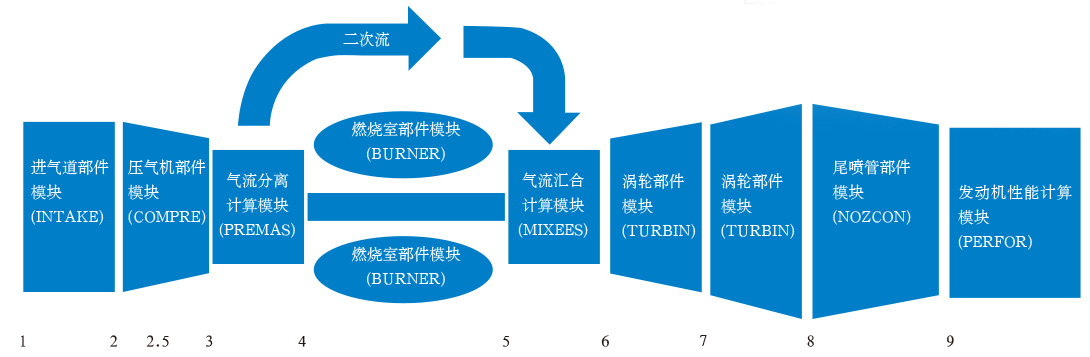

发动机模型采用英国克兰菲尔德大学研发多年的建模和仿真软件Turbomatch。通过预先编程的发动机部件模块，根据发动机结构和设计特点，Turbomatch能仿真任一类型的发动机非设计点和过渡态性能。为展示该方法的应用过程，本文选用某型发动机设计数据建立发动机稳态模型，如图2所示，图中通过预先编好的程序模块用搭积木的方式将涡轴发动机各部件组装起来。稳态模型输入文件中设置的设计点参数如表1所示。

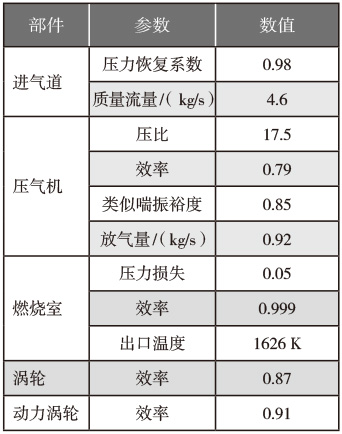

表1  某型涡轴发动机设计点参数

发动机瞬态模型采用容积法，一般认为燃气是不可压缩的，因此进入控制容积中的气流等于从控制容积中输出的气流。事实上，发动机容腔中储存了一部分燃气，导致进入发动机的气体质量流量与流出的气体质量流量不再相等[5]。因此在瞬态模型中需要考虑发动机部件容积，与稳态模型的输入文件比较，瞬态模型输入文件增加了一些新的参数，例如，有效部件容积、转子惯性等参数，如表2所示。根据容积特点，表2中部件容积估计的越准确，瞬态仿真结果越准确。

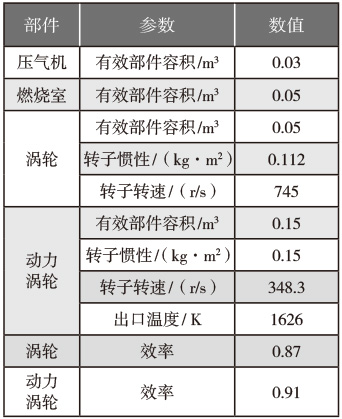

表2瞬态模型所需参数

控制规律设计

获取数据库

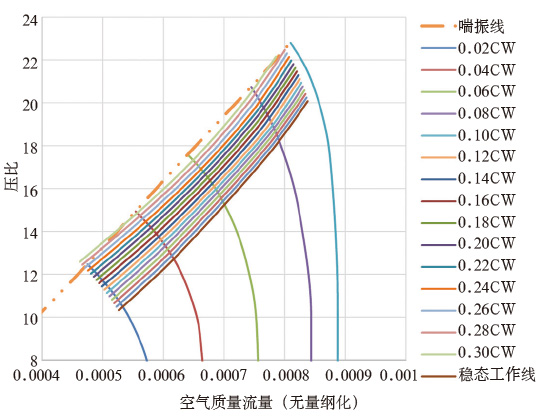

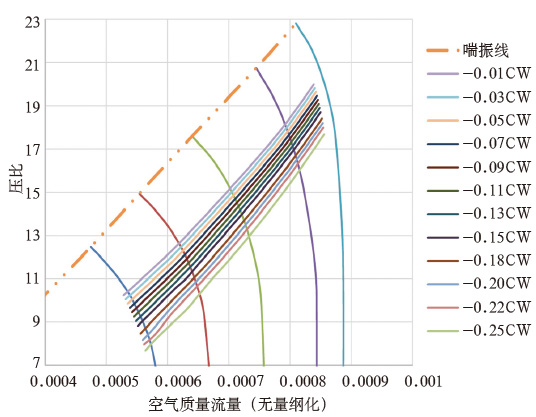

控制规律数据库的获取主要基于发动机稳态模型仿真，通过增加或者减少燃气发生器剩余功率这一变量获得大量工作线。本文展示的仿真中剩余功率变化量为压气机功率的2%，如图3和图4所示。仿真计算得到这些工作线上的每一个点对应的燃油流量、涡轮进口温度、涡轮燃气出口温度、输出功率和喘振裕度等信息。这些数据组成了过渡态控制规律设计的数据库，选取数据库中符合发动机限制条件的燃油流量组成加速控制规律或减速控制规律。

选取数据点

选取加速控制规律数据点时，需要考虑压气机喘振裕度限制、涡轮温度限制和转速限制等[6]。这些限制值可以在部件或整机设计和试验中获取，例如，某型发动机压比限制值为21，超过21会对压气机强度造成损伤。而选取减速控制规律数据点时，需要考虑的因素较少，本文仅考虑燃烧室的最小温度限制，因为进入燃烧室燃油流量的大幅下降可能导致燃烧室熄火，这样在数据库中选取数据点时涡轮进口温度成为重要指标，涡轮进口温度不能太低，必须保持在某一值之上。实际应用中，这个最小温度值可通过台架试验获取。

在图3中选取符合限制条件的数据点组成两条加速控制规律，分别标识为CL1 ACC和CL2 ACC，组成减速控制规律的数据点则从图4上选取。这些数据点信息内容包括相对换算转速ngcr、与压气机功率比值CW、涡轮燃气出口温度TGT、喘振裕度Z、压比PR和换算燃油流量Wfcr等。本文以Z≥0.7，TGT≤1400K，ngcr≤1.06，PR≤21为限制条件选取的加速控制规律数据点。

图3上满足上述限制条件的数据点很多，为方便对比研究，本文选取两条满足限制的加速控制规律作比较和分析，具体数据见表3和表4。

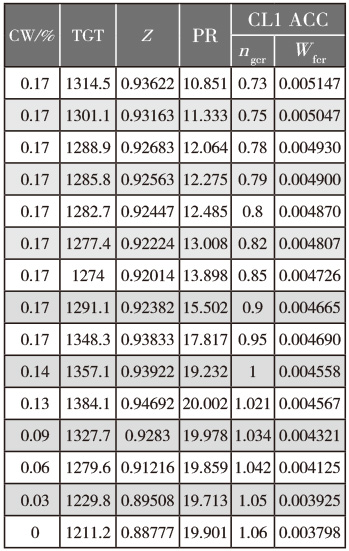

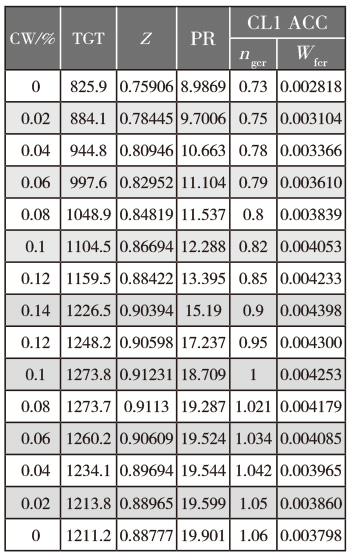

表3  根据限制条件获取加速控制规律1

表4  根据限制条件获取加速控制规律2

比较CL1 ACC和CL2 ACC数据，可以预测加速控制规律CL2 ACC会导致更高的涡轮燃气温度并且使发动机更靠近压气机喘振线，但是加速控制规律CL2 ACC数据取自于较大的剩余功率点，那么可以预测加速控制规律CL2 ACC会产生较大的加速率，从而获得较短的加速时间。

仿真结果及分析

仿真结果

从数据表中提取相对换算转速和换算燃油流量两列数据组成加速控制规律并写入发动机瞬态模型输入文件中，可以得到控制规律下发动机加速性能曲线，如图5～图7所示。

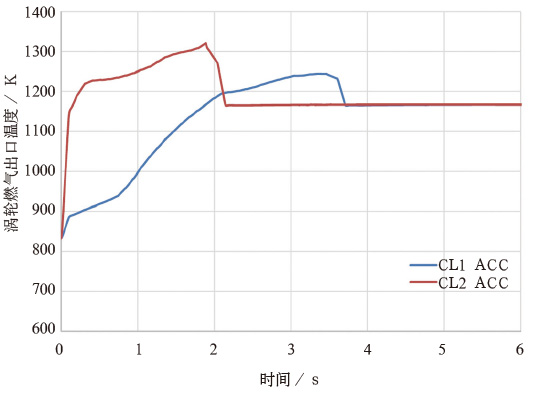

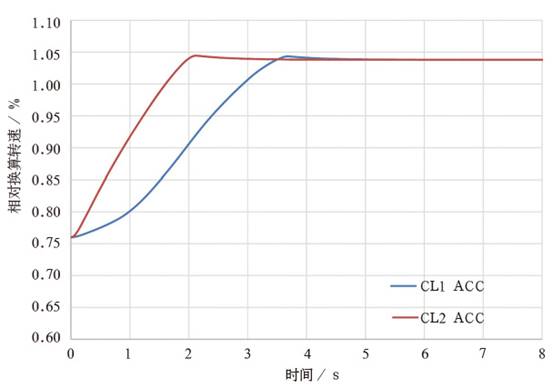

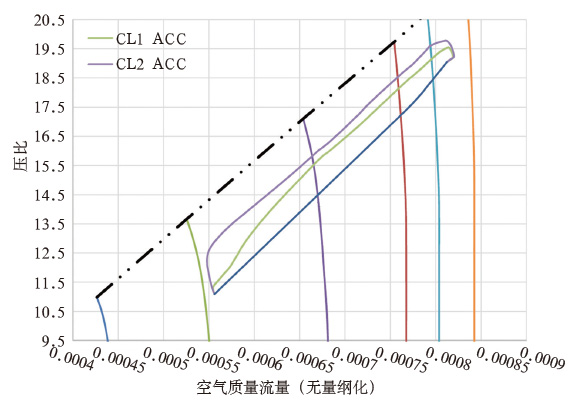

从图5可以看出，在两条加速控制规律下发动机均能运行在喘振线以下，但是相较于加速控制规律CL1 ACC，加速控制规律CL2 ACC使发动机更靠近喘振边界工作，而图6显示在加速控制规律CL2 ACC作用下发动机涡轮燃气出口温度TGT较CL1 ACC作用下高出70K左右，显然在控制规律CL2 ACC作用下发动机要遭受更强的热应力。以此为代价获得的是如图7显示的在加速控制规律CL2 ACC作用下发动机获得了较快的加速，仅2s发动机加速就达到目标转速，而在加速控制规律CL1 ACC下，发动机需4s达到目标转速，这与设计加速控制规律时预测的一致。

用相似的方法，根据涡轮燃气进口温度最小限制值选取满足条件的数据点组成减速控制规律CL1 DEC和CL2 DEC，组成CL2 DEC的数据取自较大负剩余功率产生的数据点。虽然在减速控制规律CL2 DEC作用下，发动机更快到达低转速状态，但是涡轮进口温度下降速度快且下降超调量大。这种情况下发动机工作线更接近最小熄火线，燃烧室容易发生熄火，导致发动机空中停车。

对比分析

对于航空发动机，涡轮进口温度和喘振裕度是发动机运行安全的重要参数，因此，选取这两项参数验证过渡态控制规律的控制效果。将发动机稳态工作线、发动机过渡态工作线和过渡态控制规律CL2 ACC相关参数的数据点绘制到同一坐标中，获取如图8和图9所示曲线。红色曲线显示的是发动机过渡态工作仿真结果，绿色曲线则是发动机稳态工作线对应的参数，而蓝色曲线为组成过渡态控制规律CL2 ACC对应的数据点。

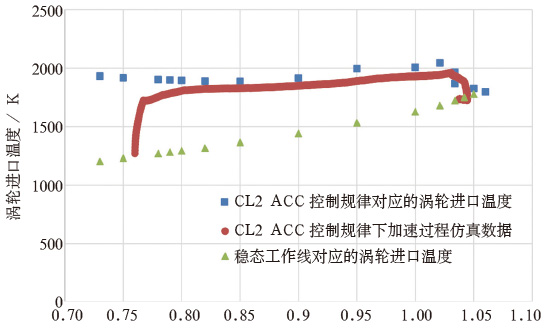

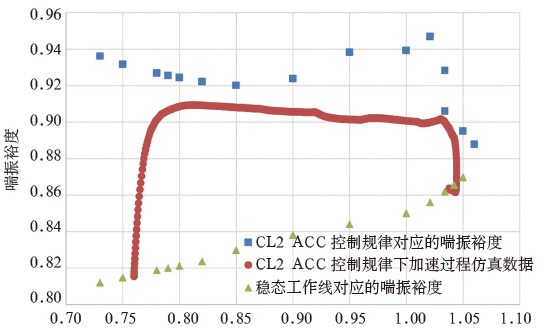

图8显示发动机加速过程中涡轮进口温度与控制规律CL2 ACC数据点中的涡轮进口温度基本一致，图9则表明加速过程喘振裕度低于控制规律预期的喘振裕度，这意味着实际发动机加速工作线比组成加速控制规律数据点对应的工作线要更偏离喘振边界。减速过程的仿真结果同样显示涡轮进口温度与控制规律数据点对应的涡轮进口温度一致。通过对比分析表明该方法设计的过渡态控制规律对加减速过程涡轮进口温度具有较好的预测，而对喘振裕度的预估偏保守。

结束语

本文基于Turbomatch建立的涡轴发动机模型，提出了一种过渡态控制规律设计方法，并通过仿真和对比分析展示了应用过程和控制效果。控制规律设计过程不涉及复杂原理和算法，具有通用性，便于工程应用。从仿真结果及对比分析来看，用该方法设计的控制规律对过渡态过程中的发动机性能具有一定的预测性，例如，对涡轮进口温度TET能做出较准确的预测，对喘振裕度的预测则偏保守。该方法也为进一步优化过渡态控制规律提供了一个良好的基础，在发动机结构强度等限制条件确定的情况下，可以依据不同优化目标，例如，最短加速时间、延长使用寿命等，依托该方法生成的数据库，通过迭代计算优化，获取发动机过渡态控制规律的最优化控制。

（杨琴，中国航发动研所，工程师，主要从事发动机控制系统研究）

参考文献

[1] Philip P, Walsh P P, Fletcher P. Gas Turbine Performance（2nd ed）[M]. Oxford: Blackwell Science, 2004: 445-454.

[2] Garg S. Aircraft Turbine Engine Control Research at NASA Glenn Research Center: TM-2013-217821 [R]. NASA, Ohio: Glenn Research Center, Cleveland, 2013.

[3] 施洋, 屠秋野, 蔡元虎, 等. 燃气涡轮发动机加减速供油控制规律最优设计方法[J]. 航空动力学报, 2013, 28(11) : 2561-2571.

[4] 赵连春, 马丁利. 飞机发动机控制:设计、系统分析和健康监视[M]. 北京: 航空工业出版社, 2011: 109.

[5] Janikovic J. Gas Turbine Transient Performance Modeling for Engine Flight Path Cycle Analysis[D]. Bedfordshire: Cranfield University, 2010.

[6] 樊思齐. 航空发动机控制: 下[M]. 西安: 西北工业大学出版社, 2008: 75-77.
